CNC图纸解析识别 (CNC Drawing Recognition)
传统的工程制造往往重度依赖人工看图与经验测算核价，或者传统的 DWG/DXF 几何结构解析无法处理工厂一线流转最广的 PDF、扫描件与图片。 思渡 AI CNC 图纸解析识别系统，打破了底层矢量格式的束缚，通过“工业计算机视觉 (CV) + 多模态大模型 (VLM)” 的深度结合，为非结构化的 2D 机械图纸提供了超越人类专家的“视觉与认知”能力。
系统界面预览

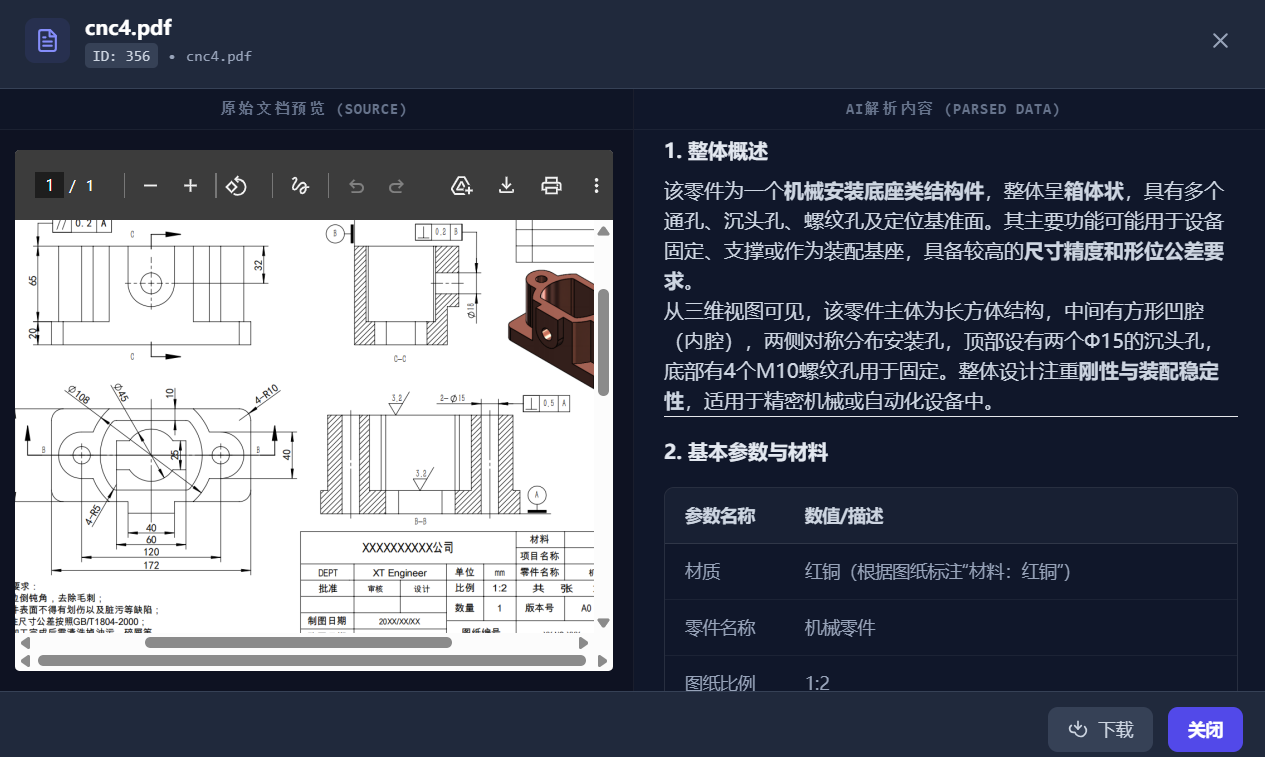

图：CNC 图纸自动解析与特征高亮界面图示
核心能力
1. 跨格式的意图视觉解析 支持原生读取 PDF、JPG、PNG 以及残损的扫描件、包含红笔批注的手改图纸。系统直接通过视觉多模态底层能力阅读图示，提取特征而不只依赖线段坐标。
2. 形位公差 (GD&T) 与特征标定 针对工业标准的机械制图规范（支持国标 GB、ISO、ASME 等），精确捕捉同轴度、圆柱度、圆跳动、垂直度等公差符号及其数值。实现极严公差区域自动标黄提醒，为质量检验(IQC)提供依据。
3. 工艺与材质语义化关联 具备基于 NLP 技术的文本逻辑推理能力。系统会全图扫描标题栏与技术要求备注区，抽取：
- 材料材质及牌号 (如: AL6061-T6, SUS304)
- 表面处理工艺 (如: 阳极氧化、镀镍、喷砂)
- 局部热处理要求 (如: 淬火硬度 HRC 等) 并将所有信息结构化输出组合为最终的制造属性特征数据。
4. 局部视图协同分析 对于高复杂度零件，系统能自动将【主视图】与多张【放大局部图】进行关联推理，避免由于跨图跨页产生的尺寸特征遗漏。
应用场景
1. 智能自动快速核价 (Auto-Quoting)
- 痛点：接单阶段，销售人员与核价工程师需要耗费数小时逐张审图、测重、查阅经验机加费率。
- AI 赋能：系统只需 10 秒自动析取尺寸包围盒(长宽厚)与高精度孔位数量。联动企业的机加知识库与物料行情大盘，通过计算公式实时输出包含料费与工时的建议报价单。
2. 首件检验 (IQC/FAI) 报告一键生成
- 痛点：传统 FAI 报告需要检测人员手工记录图纸上有哪些点位必须要测、公差范围是多少，极易抄错或遗漏。
- AI 赋能：自动在图纸上完成“泡泡图”标识。识别所有关联特征尺寸与极严尺寸段，一键输出标准的检测项 Excel/BOM 报表，直接对接三坐标测量仪或其他 MES 质检系统。
3. ERP / RPA 生产路由自动化
系统能将“认知”到的加工意图转化为结构化 JSON 数据指令给 RPA 系统，按照（粗铣 -> 精抛 -> 表面处理）自动在 ERP 里建单分发生产路由。
4. 历史图纸数字化归档
- 痛点：企业累积了大量旧版纸质图纸的扫描件，难以被检索与复用。
- AI 赋能：系统可批量处理历史图档，剥离出图号、版本、材料特征并自动建立企业图纸知识库。业务人员可通过自然语言搜索（例如：“查找所有要求粗糙度 Ra1.6 的不锈钢法兰图纸”）快速定位所需图纸。
核心技术优势
- 高鲁棒性的抗干扰能力：对图纸油污、折痕、错位扫描以及手机拍摄造成的透视畸变具有极强的自动矫正能力。
- 动态知识边界扩展：当遇到未曾学习过的异形或非标符号时，系统支持通过“用户少量标注（Few-shot）”进行自我微调进化。
- 毫秒级的特征检索：在亿级企业图档库中基于特征向量化匹配，做到图号与相近工艺图纸的秒级关联查询。
部署与合规
本系统不仅支持云端 API 快速调用以供 ISV 或系统集成商开发相关行业应用，且原生支持 内网私有化部署。 针对具有严格保密要求、数据绝禁出域的军工企业、精密制造或高端医疗器械代工厂，我们提供与国产信创算力深度兼容的本地化算力一体机方案。
了解更多私有化实施细节，请参阅 思渡 AI 私有化部署方案 页面，或联系我们的行业架构专家索取专业评估。
附件：AI CNC 认知图纸解析引擎产品手册
一、 产品定位与价值主张 (Product Positioning)
- 产品名称：AI CNC (认知图纸解析引擎)
- 产品定位：面向精密制造、机加工、零部件代工企业的“多模态视觉AI数字员工”。
- 核心痛点解决：打破传统工厂过度依赖人工看图（PDF/图片/扫描件）导致报价慢、易漏看公差、质检录单繁琐的瓶颈。传统方法解决的是“如何画出这个零件几何体”，而多模态大模型解决的是“工厂该如何制造它”。
- 核心壁垒：从“提取机械几何点线”升级为“理解核心制造意图（尺寸长宽厚、GD&T形位公差、表面粗糙度、材质要求）”，并且具备工业级的极强图面抗干扰能力（自动过滤脏污、手写批注、印章背景）。
二、 核心功能模块划分 (Core Modules)
系统划分为以下五个核心功能模块，涵盖从“看图”到“核价”、“质检”、“生产”以及“资产沉淀”的全链路环节：
模块一：多模态图纸解析引擎 (核心底座)
这是系统的基础“视觉与大脑”模块，像工匠一样“看图”，替代传统人工。
- 多格式无障碍解析：支持直接读取非结构化的 PDF、JPG、PNG 及传真/扫描纸质件，无视文件格式，摆脱对 DWG/DXF 矢量格式的强依赖。
- 制造意图层级抽取：精准提取形位公差框 (GD&T，如垂直度、同轴度、圆柱度)、粗糙度符号要求、材质说明及特殊热处理工艺。
- 极强的图面抗干扰：工业级 OCR 结合场景语义，可自动过滤印章、背景条轴、车间常见的手写红笔批注或油污，依然准确还原工程师意图。
- 多图与局部协同分析：自动连接主图与多张放大局部图的零件信息，关联处理不同方位的视图说明，避免因为跨图纸而遗漏重要的尺寸、公差与加工条件。
- 工艺文本语义结构化：智能阅读图纸右下角的标题栏区，将复杂的材质 (Material Requirement)、表面粗糙度与特定要求抽取并其转化为结构化的 JSON 数据。
模块二：AI 智能核价与接单模块
面向销售与报价部门，大幅缩短询盘响应时间，助力赢在起跑线。
- 三维特征与公差识别：快速自动提取尺寸长宽厚及公差精度。
- 机时费率自动匹配核算：结合企业内部的机加工时费率知识库，10秒内输出核价预估单。
- 提速报价响应单：将采购方抛来的几十张图卷，原先人工审核需要小时级的任务压缩至数分钟内，胜取打样订单先机。
模块三：首件检验与品控规划模块 (IQC/FAI)
面向质检与 QA 部门，实现自动化测量规划与建档。
- 关键特征位自动圈定：识别图面标记的所有关键特征（CTQ）与极严尺寸段，自动汇编出厂前必须测量的点位。
- 质检报告 (FAI) 一键生成：一键生成首件测试报告和检测数据表格 (BOM / Excel格式)。
- 系统流转打通：为质检规划 (IQC) 提供强力支撑，方便后续对照实测数据，减少质检员手动敲击录入的时间。
模块四：智能工艺与生产规划模块
面向 CAM 编程员与工艺工程师的下游辅助模块。
- 自动工艺路线评估：理解并解析图面局部语义标注（如倒角、局部淬火），指导内部 RPA 或 ERP 系统分发梳理生产任务（如下料 ➔ 粗铣 ➔ 表面处理）。
- 材料与刀具匹配推理：基于抽取的特殊钢材、铝材种类及粗糙度要求，自动向后端的制造推荐系统查询兼容的 CNC 走刀策略、切削液以及推荐转速基准。
面向车间计划员、CAM 编程员与工艺工程师的自动化辅助模块。以多模态提取出的“几何特征”与“工程描述报告”为双引擎，全透明地推演工序流转与机加耗时。
1. 自动工艺路线与预计机时评估模型
过去的系统往往依赖经验填报机时，本系统引入基于材料去除率 (MRR) 与特征复杂度的透明计算树：
- OP10 (据床下料) 机时测算：
- 计算公式：
[截面面积(宽*高) / MRR 切割率] + 标准装夹时间。 - 推算变量： 切割率直接绑定原材种类（如钢材 MRR=20 vs 铝材 MRR=60 cm³/min）；截面尺寸自动读取自 AI 提取出的零件包围盒尺寸 (Bounding Box)。如果读取到特殊的“预留增加”需求，自动增加补偿耗时。
- 计算公式：
- OP20 (重切/粗加工) 机时测算：
- 计算公式：
(假定粗铣去除体积 40% / MRR 粗切率) + 基础装夹耗时。 - 工艺规则修正系数： 如果系统在工程明细中读取到“硬度/热处理”类高阻力字眼，将自动通过浮点系数 (如 *1.5) 拉长推演机时。
- 计算公式：
- OP30 (精加工) 叠加惩罚阵列：
- 计算公式：
T_base基础装夹 + ( N * 特征数量加权惩罚 ) + NLP特殊补偿值。 - 推算变量： 每一个图面实体特征（螺纹、异型多面、盲孔）都会叠加走刀时长，若遇到严苛公差与镜面要求，叠加抛光工艺耗时。
- 计算公式：
2. “工程描述报告”(NLP) 的高阶语义深度提取与应用
单纯的 3D/2D 几何特征无法呈现全貌，本系统开创性地让大语言模型深入解析“技术要求/工程说明”等非几何信息，并在推演树上追加工艺动作：
- 设备/刀具的强关联增配： 若系统匹配到 "严格公差/精度 H7" 字眼，强制在加工单内锁配“微调精镗刀”；提取出“螺纹 M 标准”结合对应硬度材质，按字典分配"挤压丝锥或螺旋丝锥"。
- 表面处理工艺的扩展 (Surface Treatments)： NLP 自动解析出“阳极氧化、镀镍、喷砂”等关键词，自动在加工排程的尾端延长生成 OP40 表处工序，并输出外协件与单边尺寸补偿建议。
- 质检与辅序自动化 (Quality & Aux)： 当检测到“全尺寸检验、气密性测试、镭雕、去毛刺处理”等工艺描述时，将在工艺流末端自动扩展钳工、IQC专序，并将必要的压铆件和测试仪器写入 BOM 清单。
- 复杂机床升维拦截： 读取到“同轴度极高/要求双面平行”或图面含“侧面开孔”时，系统启动装夹规避预警，主动将建议上机的立式加工中心升维为五轴联动加工中心保证一刀流成型。
3. 机加切削参数与冷却策略引擎
不仅向外抛出工序，更自动生成一线的切削建议值，实现技术经验普惠：
- 重切削/低速高扭矩策略： 系统嗅探到“SUS / 不锈钢 / 铁 / 钢”等材质或硬度标签，计算推荐 Vc (线速度 80~120 m/min)，大幅拉低主轴预估转速，并调配“内冷/高压油冷”确保有效排屑与降低刀具磨损率。
- 高速轻切削/高排屑策略： 针对铝合金等常规材质或树脂，拔高主轴基准至 12,000 RPM 以上，推荐采用防粘刀的高压水冷体系。
模块五：企业级图纸知识资产库 (RAG 驱动)
面向研发与企业数字管理，让历史加工图纸全面复用。
- 让图纸数据资产化：将过去沉淀的几万张非结构化老图纸彻底转化为可被“搜索”的企业级特征资产库。
- 多模态工艺级搜索：利用 RAG (检索增强生成) 架构，工程师可随时查阅如“去年加工过的高精度钛合金壳体图纸”。
- 历史良率与参数参考：新单评估时，可快速调出历史相似零部件的工艺参数供新单参考历史良率。
- 私有化安全部署引擎：原生兼容 ISO 与 ASME Y14.5 标准。针对图纸涉密的军工、精密医疗与航天厂商，提供全套的本地化多模态模型部署，保证数据零出域。
三、 与现有产品矩阵的生态联动 (Synergy)
AI CNC 将深度融入数字员工集群，产生巨大的协同价值：
- 联动 RPA 流程自动化：AI CNC 核心模块负责“看图提取参数结构化”，指导 RPA 自动化完成内部 ERP、MES 系统的极速建单。
- 联动 知识库中台 (RAG)：结构化解析输出的 JSON（材质、公差）与长文本工艺描述存入企业 RAG 向量智库，打通企业数字资产积累。
- 包装为“数字员工”应用：可通过 API 对接或包装为“AI 机加核价员”、“AI 质检建档员”，嵌入即时通讯工具（微信/钉钉/飞书）直接上岗作业。
